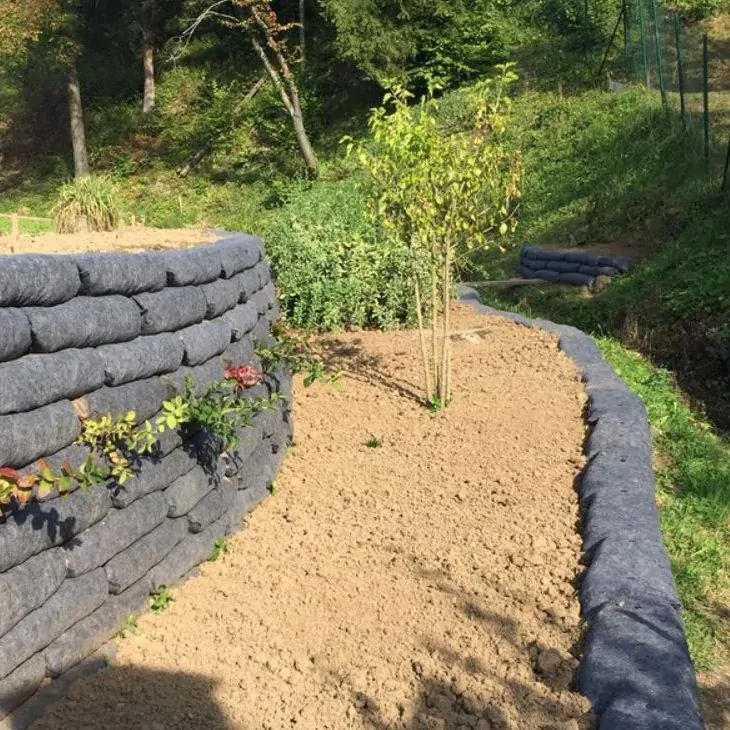

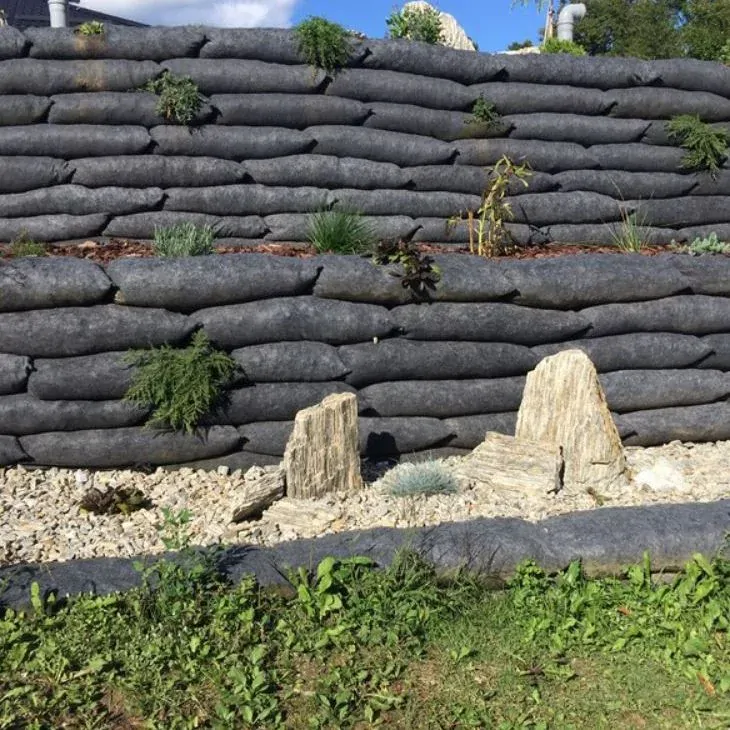

SET vegetační opěrné zdi na m2

SET k stavbě vegetační opěrné zdi Vám usnadní rozhodování o tom, koľko pytlů a georohože budete potřebovat pro zhotovení systému VOM®.

Systém VOM® má v EU registrovanou ochrannou známku Vegetačné oporné múry VOM®.

Tento set zahrnuje 4 základní a 1 pomocný komponent - vak, spojovák, kotvy, stahovací páska a síťovina.

Set VOM® obsahuje 12 prázdných pytlú, 12 spojovákov, 12 pásek, 36 kotev a 3bm plastové síťoviny v šírce 1,3m. Jednoduše, rychle a lavněji než u betónových zdech zpevníte svah a sestavíte opěrnou zeď o ploše 1m².

Tento set je sestaven tak, abyste vytvořili 1m² opěrné zdi. Na šířku se uloží 4 pytle vedle sebe a na výšku 3 pytle. Položením pytlů Vám vznikne zeď se šířkou 2,8m a výškou 0,4m. Vzhledem k tomu, že georohož se pokládá na třetí řadu vaků, tak set je doplněn o plastovou georohož s délkou 3bm, podle šířky zdi, přičemž budet mít navíc 20cm georohože na případný překryv.

Výpočtem si zjistíte potřebnou plochu vegetační oporné zdi v m² (na základě délky a výšky svahu).

Do objednávky zadávejte m² podľe výpočtu, vlastního uvážení nebo podle statika resp. projektanta, který Vám vypracoval dokumentáci.

Pokud si nevíte rady kolik toho na stavbu vegetační opěrné zdi budete potřebovat, případně máte nejasnosti jak stavbu zrealizovat, tak nás neváhejte kontaktovat. Rádi Vám s Vaší realizáci pomůžeme.

Vak představuje základní komponent stavebnicového systému a je určen k výstavbě opěrných zdí, plotů, kaskád, protipovodňových stěn a množství jiných staveb.

Pytel je ušitý ze speciální netkané textilie (v směsi primárních a recyklovaných syntetických vláken) s plošní hustotou 195 až 245g/m², která je pevná, pružná. Textilie se v půdě nerozkladá (není biologicky odbouratelná) a vydrží i výraznější řezání resp. trhání bez negativních vlivů na účinnost systému vegetačních opěrných zdí. Vaky jsou odolné vůči pověternostním vlivům, UV záření, prepouštějí vodu a kořeny rostlin na povrch.

Barevná stálost jednotlivých vaků se může od seba mírně líšit, avšak nemá to žádný vlyv na jejich užitné vlastnosti.

Pytel se plní podle spůsobu použití nebo druhu osadzované vegetace různými složkami:

• suchou zeminou
• štěrkem
• směsí zeminy a štěrku v poměru 30:70
• ornicí
• směsí ornice a substrátu v poměru 70:30
• ťěžším zahradním substrátem
• drceným kamenem frakce 5 - 16 mm

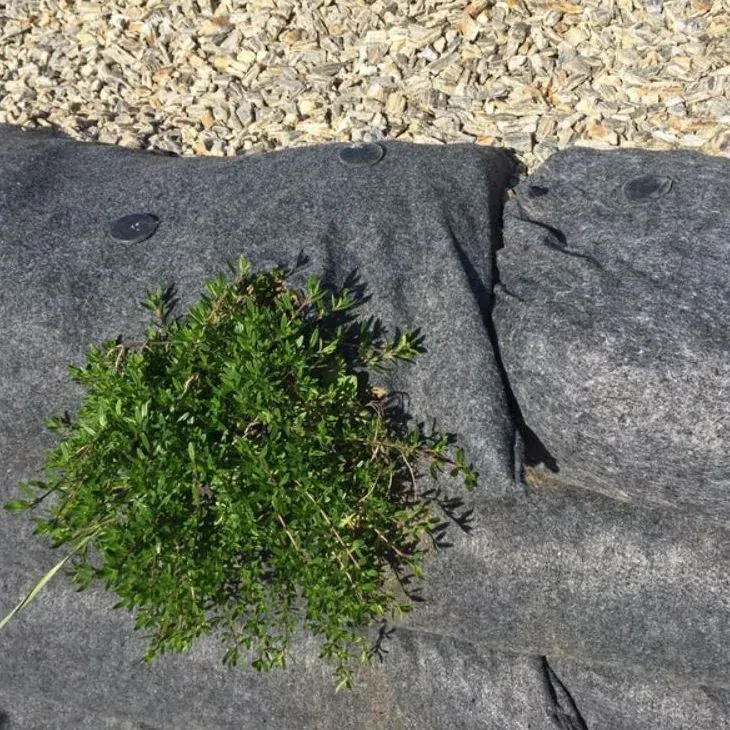

Kotvy jsou součástí systému VOM® a dodávají se jako sada spolu s vakem, páskou a spojovákom. Kotvící hřebíky jsou určeny k zajištění vaků nad sebou a s prepojovákom vedle sebe. Jsou vyrobeny z odolného plastu, který odolává chemickým a organickým látkám v půdě. V případě osazování do tvrdé půdy jsou vyráběny z povrchově upraveného kovu. Úkolem kotev je zpevnění vaků proti jejich posunu. Slouží i na zafixování geomříže, čímž tvoří pevnou konstrukci opěrné zdi.

Spojováky jsou určeny k propojení jednotlivých naplněných vaků vedle sebe. Jsou vyrobeny z odolného plastu nebo povrchov°e upraveného kovu, mají otvory, přes které se provlékají kotvy a upevňují do vaku.

Pásky slouží ke stažení vegetačního vaku na jeho konci po naplnění zvolenými materiálem. Jsou vyrobeny z plastu a brání vysypávání materiálu z pytle.

Georohož se pokládá na třetí řadu vegetačních vaků a je nedílnou součástí při stavbě systému VOM®. Plní stabilizační funkci a pomáhá zpevnit svah. Ukládá se podélně po celé délce opěrné zdi přímo na vaky nebo v zásypu na rubové straně zdi.

Návod k montáži systému VOM® naleznete ZDE.

TECHNICKÉ PARAMETRY VAKU

• Rozměry vaku před naplněním - 88 x 38 cm
• Rozměry vaku po naplnění (DxŠxV) - 70 x 30 x 14 cm
• Hmotnost plného vaku - 15 až 35 kg (podle způsobu použití)
• Plošná hustota netkané PES textilie  -  195 až 245 g/m2
• Tahová pevnost textilie (podélná/příčná) - 8/8 kN/m
• Maximální zatížení vaku - 40 kg

TECHNICKÉ PARAMETRY KOTVY

• Rozměry kotvy - 240 x 15 mm
• Hmotnost kotvy - 17 - 20 g
• Materiál - kov/plast
• Počet kusů na 1 pytel - 3 ks

TECHNICKÉ PARAMETRY SPOJOVÁKU

• Rozměry spojováku (DxŠxV) - 130 x 45 x 2 mm
• Hmotnost spojováku - 10 - 15 g
• Materiál - kov/plast
• Počet kusů na 1 pytel - 1 ks

TECHNICKÉ PARAMETRY GEOROHOŽE

• Tkaná síťovina PET s vrstvou PVC - 1,3 x 100 m
• Tahova pevnost síťoviny (podélná/příčná) - 85/35 kN/m
• Prodloužení při nominální pevnosti (MD / CMD)-  12%
• Velikost oka - 25 x 20,25 x 25 mm
