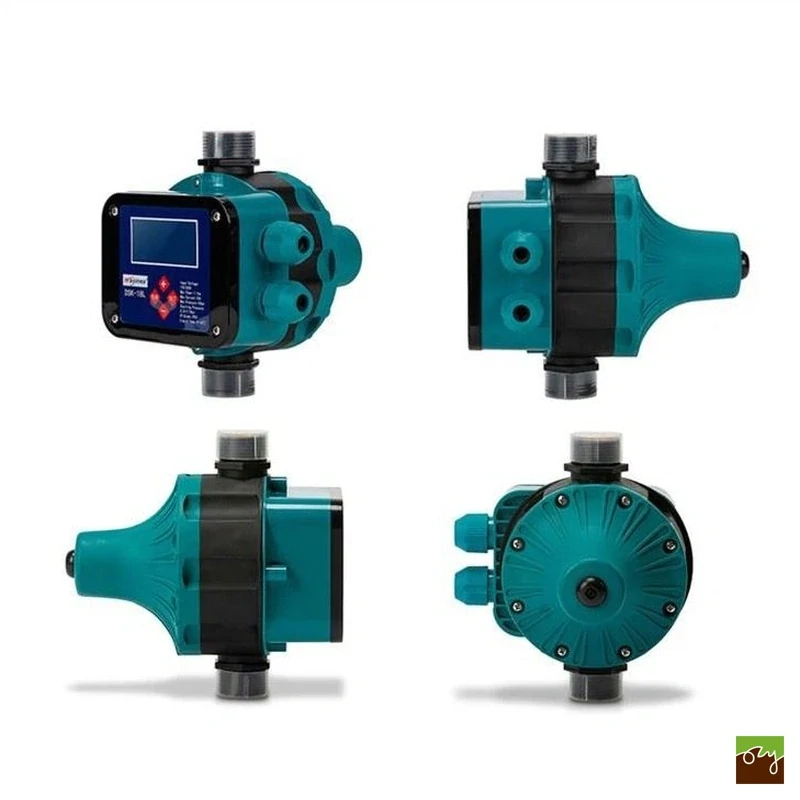

Průtokový spínač DSK-18L LCD

Průtoková jednotka DSK-18L je určena k ovládání ponorného a povrchového odstředivého čerpadla a samonasávacího čerpadla s napájením 230V s výkonem do 2,2kW.

Spínač chrání čerpadlo před nevhodnými pracovními podmínkami jako je chod na sucho, časté zapínání a vypínání čerpadla a podobně. Umožňuje  automatický restart, aby se tak po poruše čerpadla automaticky obnovil jeho normální chod.

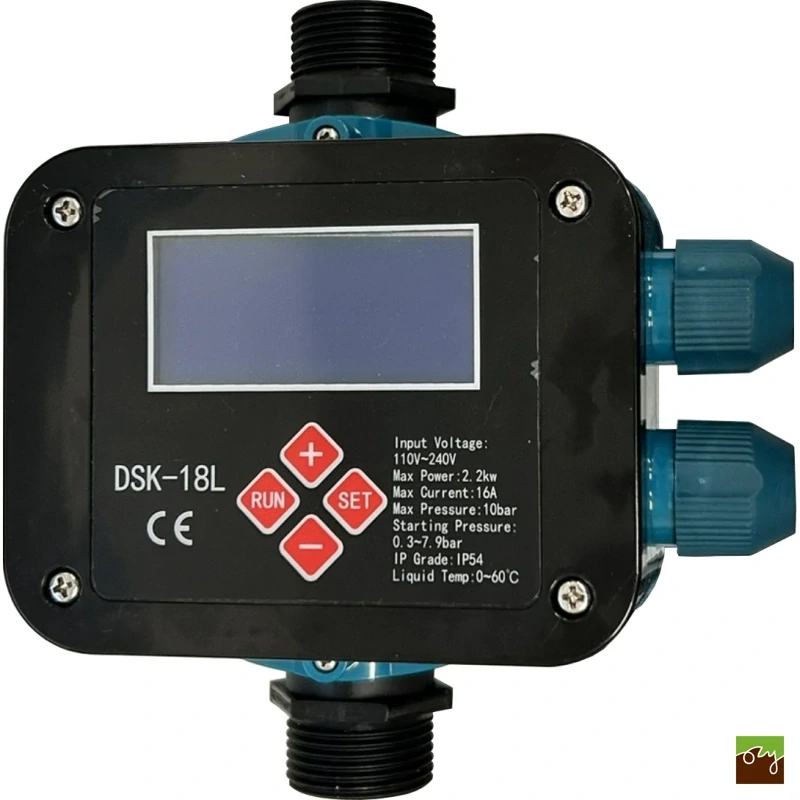

Průtoková jednotka je vybavena tlakovým senzorem, který průběžně měří hodnotu tlaku v potrubí a zobrazuje ji na LCD displeji.

Zařízení je vybaveno funkcí automatické ochrany před nechtěným únikem vody. Pokud zařízení sepne čerpadlo 15x po sobě na kratší než 3 sekundy tak se na displeji obsaví hlášení „LEP“, čímž upozorňuje na možný problém. To však nemá vliv na chod zařízení.

Jednotka má také funkci ochrany čerpadla před zamrznutím resp. zalepením. Pokud se zařízení nesepne za více než 24 hodin ani jednou, tak na krátko sepne čerpadlo a přetočí ho.

Průtoková jednotka má 1m kabel se zástrčkou pro síťové připojení a 0,5m kabel se zásovkou pro připojení k čerpadlu.

Dva provozní módy: MODE1 a MODE2.

U MODE1 se čerpadlo sepne při poklesu tlaku pod nastavenou zapínací hodnotu tlaku a automaticky se vypne čerpadlo v momentě, kdy přes jednotku neprotéká žádná voda, tedy čerpadlo dosáhne maximálního tlaku. U MODE2 funguje zařízení jako tlakový spínač s možností nastavení zapínacího a vypínacího tlaku v rozsazích uvedených v parametrech.

Polohy umístění spínače:

Průtokový spínač je třeba umístit do vertikální polohy a vždy dodržte správný směr toku vody.

TECHNICKÉ PARAMETRY PRODUKTU

• Min průtok - 2l/min
• Max Pracovní tlak - 10bar
• Maximální teplota vody - 40°C
• Ovládaný výkon - 2,2kW - 10A
• Vstupní napětí - 110V-240V, 50/60Hz
• Připojení - 1" vnitřní závit
• Instalační poloha - vertikální
• Zapínací tlak - nastavitelný od 0,3 do 7,9bar, přednastavený 3bar
• Vypínací tlak - nastavitelný od 0,5 do 9,9bar, přednastavený 5bar
• Funkcionalita - automatický restart (po chodu na sucho)
• Stupeň ochrany - IP54
• Délka kabelu - 1m do sítě a 0,5m k čerpadlu
• Hmotnost - 1,55 kg

Průtokový spínač obecně nejsou vhodné pro používání vřetenovými a periferními čerpadly. Použité čerpadlo musí mít dostatečný výtlak pro správné fungování zařízení a to minimálně o 1bar vyšší než je zapínací hodnota spínače.
